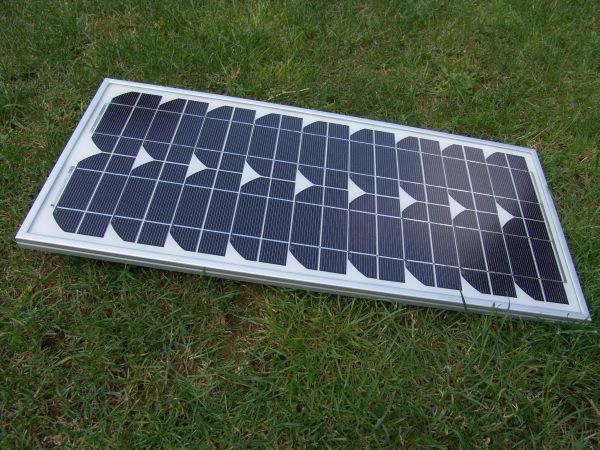

Celulele solare sunt o idee foarte buna de a incepe un nou stil de viata, verde si economic.
Dar o celula solara in sine nu este suficient de puternica – un panou solar intreg este necesar.

Inainte de a construi panoul solar haideti sa vedem cum functioneaza o celula solara.
O celula solara genereaza energie electrica, de la electronii eliberati din materialul sau foton.

Acesta consta dintr-un N-semiconductor(siliciu cu fosfor) si un P-semiconductor(siliciu cu bor).
Curentul si tensiunea sunt observate atunci cand o sarcina este conectata.

Timpul necesar
Este nevoie de aproximativ 12 ore pentru a face un singur panou solar de 100W. Cea mai mare parte din timp este consumata pe cablare si lipire.

Cerinte:
Pentru panou:
1.    36 de celule solare monocristaline de 6” (5VDC, 6A)
2.    Unealta de sertizare
3.    Ciocan de lipit de 40 wati
4.    Sarma
5.    Bariera de benzi cu randuri duble de 4 pozitii
6.    Panglica de interconectare a celulei solare PV cositorite
7.    8 uncii colofoniu pe baza de lipire
8.    O foaie transparenta de acril UV pentru stabilizare  (48 x 1/9 inch)
9.    Foaie alba de abs de 48 x 48 x 3/16”
10.    72 x 1 / 4 x ¼ “bara de clar extrudat acrilic
11.    Lipici adeziv
12.    16/8 Terminale in forma de inel izolate
13.    Banda de izolare neagra de 12
14.    Banda de izolare rosie de 12

Cutie carcasa:
1.    Caseta pentru proiect 3 x 2 x 1”
2.    Dioda bariera (5A)
3.    Silicon etasant/adeziv

Optional:
1.    Multimetru
2.    Pistol de lipit cu temperatura variata

Metoda:
1.    Se masoara tensiunea DC a celulelor solare cu un multimetru si se separa in grupuri de cate 0.05 volti pentru un randament maxim.
2.    Conectati celulele solare prin lipire pe sarma de interconectare cositorita. Adaugati lipici pe jumatate din lungimea a trei fire 10.5”, din partea stanga. Lipiti acestea la banda de conectare a celulei solare.
3.    36 de astfel de celulesunt aranjate in serie intr-un mod zigzag, astfel incat sa utilizati un minimum de cablu.
4.    Pentru a preveni degradarea prematura a celulelor din cauza oxigenului, faceti sandwich celulele solare intre doua folii de EVA, lipite la caldura.
5.    Asezati celuele sudate cu fata pe o foaie de ABS. Dati o gaura de 5/16” in foaie de la marginea dreapta sus si una mai jos de marginea din dreapta sus.
6.    Lipiti 3 dintre cabluri colorate codat exact la interconectarea pozitiva si negativa a celor 36 de celule. Celalalt capat al cablului este impins prin orificiu gaurit de 5/16”.
7.    Incadrati celulele intr-o rama/carcasa de 72 x 1/4 x ¼”  cu bare acrilice folosind lipici.
8.    Puneti lipici pe fiecare bara acrilica si asamblati blocul de confluenta cu sarma si dioda.
9.    Sigilati cele 2 gauri cu silicon adeziv.
